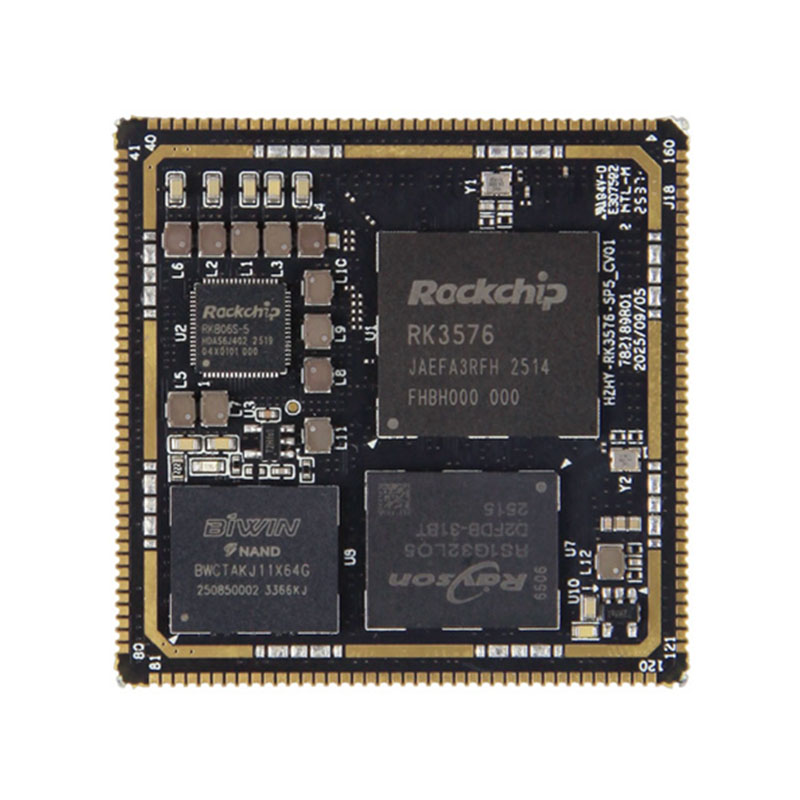

Rockchip RK3576 SOM

The Rockchip RK3576 System on Module (SOM) ເປັນໂຊລູຊັ່ນທີ່ຝັງຢູ່ໃນຊັ້ນອຸດສາຫະກໍາທີ່ມີປະສິດຕິພາບສູງທີ່ອອກແບບມາເພື່ອເສີມສ້າງອຸປະກອນຂອບອັດສະລິຍະທີ່ຫຼາກຫຼາຍ. ສ້າງຂຶ້ນດ້ວຍເທກໂນໂລຍີໂປເຊດເຊີທີ່ກ້າວຫນ້າຂອງ Rockchip, SOM ທີ່ຫນາແຫນ້ນແລະປະສົມປະສານນີ້ສະຫນອງພະລັງງານຄອມພິວເຕີ້ພິເສດ, ຄວາມສາມາດ inference AI ທີ່ເຂັ້ມແຂງ, ແລະການປະຕິບັດມັນຕິມີເດຍທີ່ເຊື່ອຖືໄດ້, ເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ເຫມາະສົມສໍາລັບອຸດສາຫະກໍາອັດຕະໂນມັດ, AIoT, ແລະລະບົບອັດສະລິຍະຝັງຕົວ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຢູ່ໃນຫຼັກຂອງ RK3576 SOM ແມ່ນການຕັ້ງຄ່າ CPU octa-core ທີ່ມີປະສິດທິພາບ, ປະກອບດ້ວຍສີ່ Cortex-A72 cores ທີ່ແລ່ນຢູ່ທີ່ 2.2GHz ແລະສີ່ Cortex-A53 cores ທີ່ 1.8GHz. ສະຖາປັດຕະຍະກຳອັນໃຫຍ່ຫຼວງ.LITTLE ອັນນີ້ເຮັດໃຫ້ການດຸ່ນດ່ຽງການໂຫຼດອັດສະລິຍະ, ຮັບປະກັນປະສິດທິພາບທີ່ເໜືອກວ່າສຳລັບການເຮັດວຽກຫຼາຍໜ້າວຽກທີ່ຊັບຊ້ອນ ໃນຂະນະທີ່ເພີ່ມປະສິດທິພາບພະລັງງານສຳລັບການດຳເນີນການຕໍ່ເນື່ອງ - ທີ່ສຳຄັນສຳລັບສະພາບແວດລ້ອມອຸດສາຫະກຳທີ່ມີຄວາມຕ້ອງການພະລັງງານຢ່າງເຂັ້ມງວດ.

ພ້ອມກັບ 6TOPS@INT8 NPU, RK3576 SOM ດີກວ່າໃນການສະຫຼຸບ AI ໃນອຸປະກອນ. ມັນສະຫນັບສະຫນູນການປະຕິບັດຄວາມຊັດເຈນແບບປະສົມລວມທັງ INT4, INT8, ແລະ FP16, ແລະເຂົ້າກັນໄດ້ຢ່າງເຕັມສ່ວນກັບກອບການຮຽນຮູ້ເລິກທີ່ສໍາຄັນເຊັ່ນ TensorFlow ແລະ PyTorch. ອັນນີ້ເຮັດໃຫ້ນັກພັດທະນາສາມາດນຳໃຊ້ແອັບພລິເຄຊັ່ນ AI ເຊັ່ນ: ວິໄສທັດຄອມພິວເຕີ, ການຮັບຮູ້ສຽງເວົ້າ, ແລະການວິເຄາະຂອບໄດ້ຢ່າງບໍ່ຢຸດຢັ້ງ ໂດຍບໍ່ຕ້ອງອາໄສການຄອມພິວເຕີຄລາວ, ຫຼຸດຄວາມລ່າຊ້າ ແລະ ປັບປຸງຄວາມເປັນສ່ວນຕົວຂອງຂໍ້ມູນ.

GPU Mali-G52 MC3 ປະສົມປະສານຊ່ວຍເພີ່ມຄວາມສາມາດຂອງມັນຕິມີເດຍ ແລະກາຟິກຂອງ SOM. ສະຫນັບສະຫນູນມາດຕະຖານອຸດສາຫະກໍາເຊັ່ນ OpenGL ES 3.2 ແລະ Vulkan 1.2, ມັນຊ່ວຍໃຫ້ການສະແດງ 3D ລຽບ, ການປະມວນຜົນວິດີໂອທີ່ມີຄວາມຄົມຊັດສູງ, ແລະການສະແດງພາບ UI ຂັ້ນສູງ - ທີ່ສົມບູນແບບສໍາລັບຄໍາຮ້ອງສະຫມັກເຊັ່ນ HMI ອຸດສາຫະກໍາ, ປ້າຍດິຈິຕອນ, ແລະລະບົບເຝົ້າລະວັງອັດສະລິຍະ.

ໃນຖານະເປັນການແກ້ໄຂລະດັບອຸດສາຫະກໍາ, RK3576 SOM ໄດ້ຖືກອອກແບບເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການທີ່ເຄັ່ງຄັດຂອງສະພາບແວດລ້ອມອຸດສາຫະກໍາ, ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງເຖິງແມ່ນວ່າຢູ່ໃນສະພາບທີ່ຫຍຸ້ງຍາກ. ພວກເຮົາໃຫ້ບໍລິການປັບແຕ່ງ OEM ແລະ ODM ທີ່ມີຄວາມຍືດຫຍຸ່ນທີ່ສອດຄ່ອງກັບຄວາມຕ້ອງການຂອງໂຄງການສະເພາະຂອງທ່ານ, ລວມທັງການຕັ້ງຄ່າການໂຕ້ຕອບແບບກໍານົດເອງ, ທາງເລືອກໃນຫນ່ວຍຄວາມຈໍາ, ແລະການເພີ່ມປະສິດທິພາບຂອງຊອບແວ. ບໍ່ວ່າທ່ານຕ້ອງການກະດານຫຼັກ RK3576 ມາດຕະຖານຫຼືກະດານຝັງທີ່ກໍາຫນົດເອງຢ່າງເຕັມສ່ວນ, ການແກ້ໄຂຂອງພວກເຮົາເລັ່ງຮອບການພັດທະນາຜະລິດຕະພັນຂອງທ່ານແລະຫຼຸດຜ່ອນເວລາໃນການຕະຫຼາດ.

ເລືອກ Rockchip RK3576 SOM ສໍາລັບແພລະຕະຟອມຝັງຕົວທີ່ເຊື່ອຖືໄດ້, ປະສິດທິພາບສູງທີ່ປະສົມປະສານຄວາມທົນທານໃນລະດັບອຸດສາຫະກໍາ, ຄອມພິວເຕີ້ AI ທີ່ມີປະສິດທິພາບ, ແລະການປັບແຕ່ງທີ່ຫລາກຫລາຍ - ປົດລັອກຄວາມເປັນໄປໄດ້ໃຫມ່ສໍາລັບຄໍາຮ້ອງສະຫມັກຂອບອັດສະລິຍະຂອງທ່ານ.

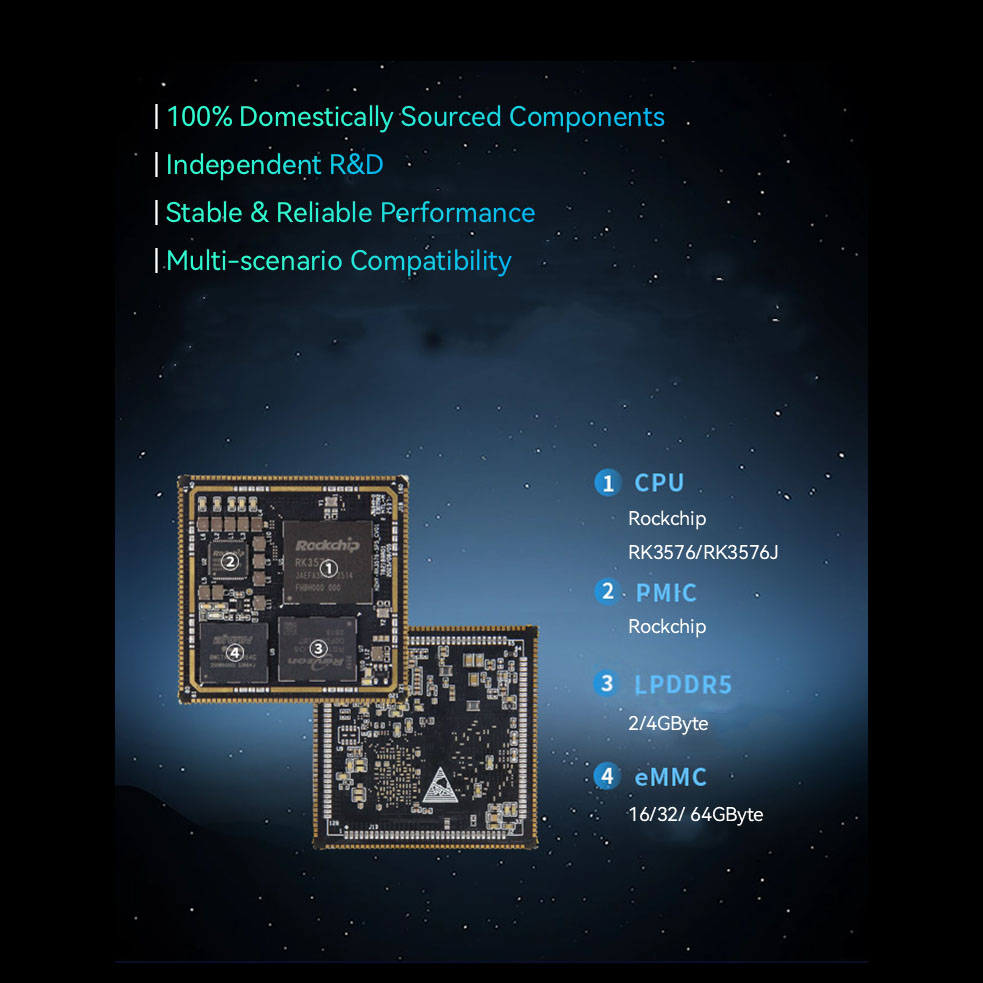

ຂໍ້ມູນຈໍາເພາະຂອງຮາດແວ RK3576 SOM

● CPU: ໂປເຊດເຊີ Quad-core Cortex-A72 + ໂປເຊດເຊີ Quad-core Cortex-A53

● ຄວາມໄວໂມງ: 2.2GHz

● ໜ່ວຍຄວາມຈຳ: 2/4GB LPDDR5 (ຄວາມອາດສາມາດແຕກຕ່າງກັນຂຶ້ນກັບລຸ້ນທີ່ຊື້)

● EMMC: 32/64GB eMMC (ຄວາມອາດສາມາດແຕກຕ່າງກັນຂຶ້ນກັບລຸ້ນທີ່ຊື້)

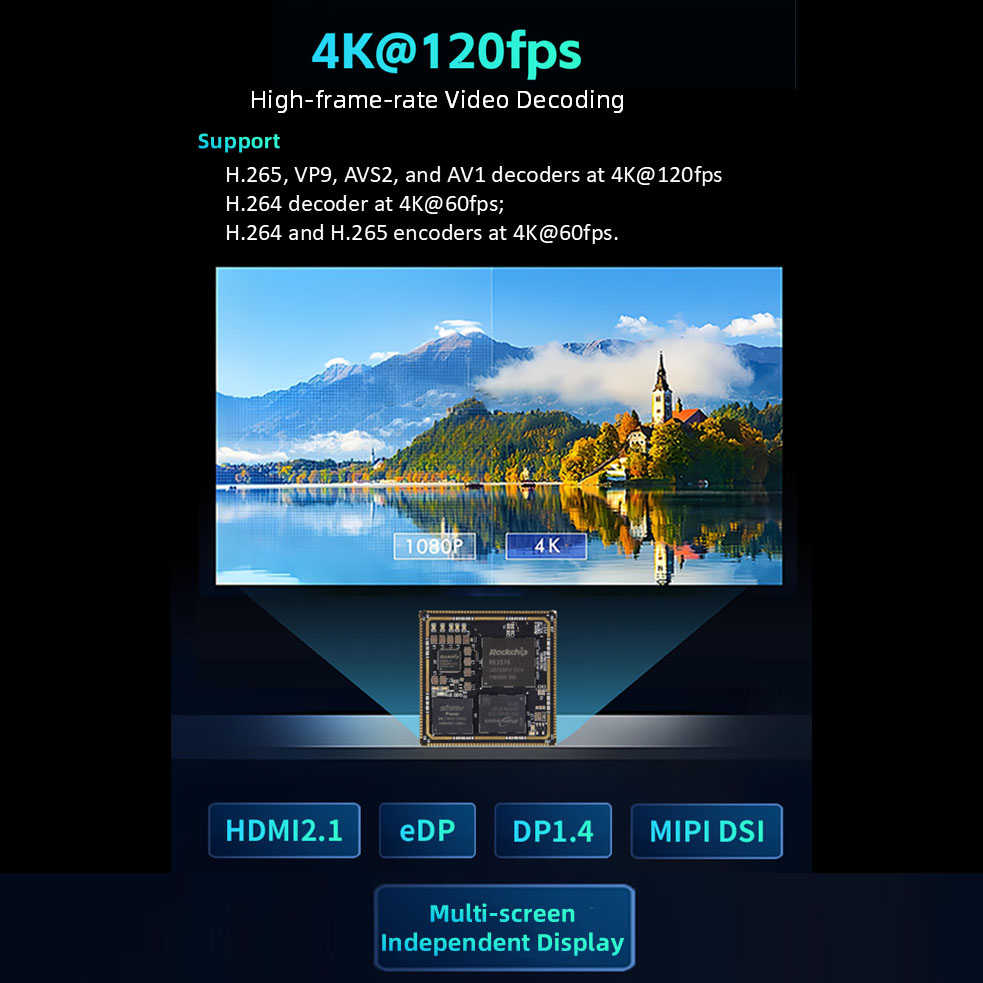

● ການປະມວນຜົນມັນຕິມີເດຍ: ຮອງຮັບຕົວຖອດລະຫັດ 4K@120fps H.265, VP9, AVS2, ແລະ AV1; ຮອງຮັບຕົວຖອດລະຫັດ 4K@60fps H.264; ຮອງຮັບຕົວເຂົ້າລະຫັດ 4K@60fps H.264 ແລະ H.265, ຕົວເຂົ້າລະຫັດ/ຕົວຖອດລະຫັດ JPEG ທີ່ມີຄຸນນະພາບສູງ.

● ໜ່ວຍປະມວນຜົນກາຟິກ: ARM Mali-G52-MC3

● NPU: ມີ NPU ເອກະລາດໃນຕົວ, ພະລັງງານຄອມພິວເຕີ 6 TOPS @INT8

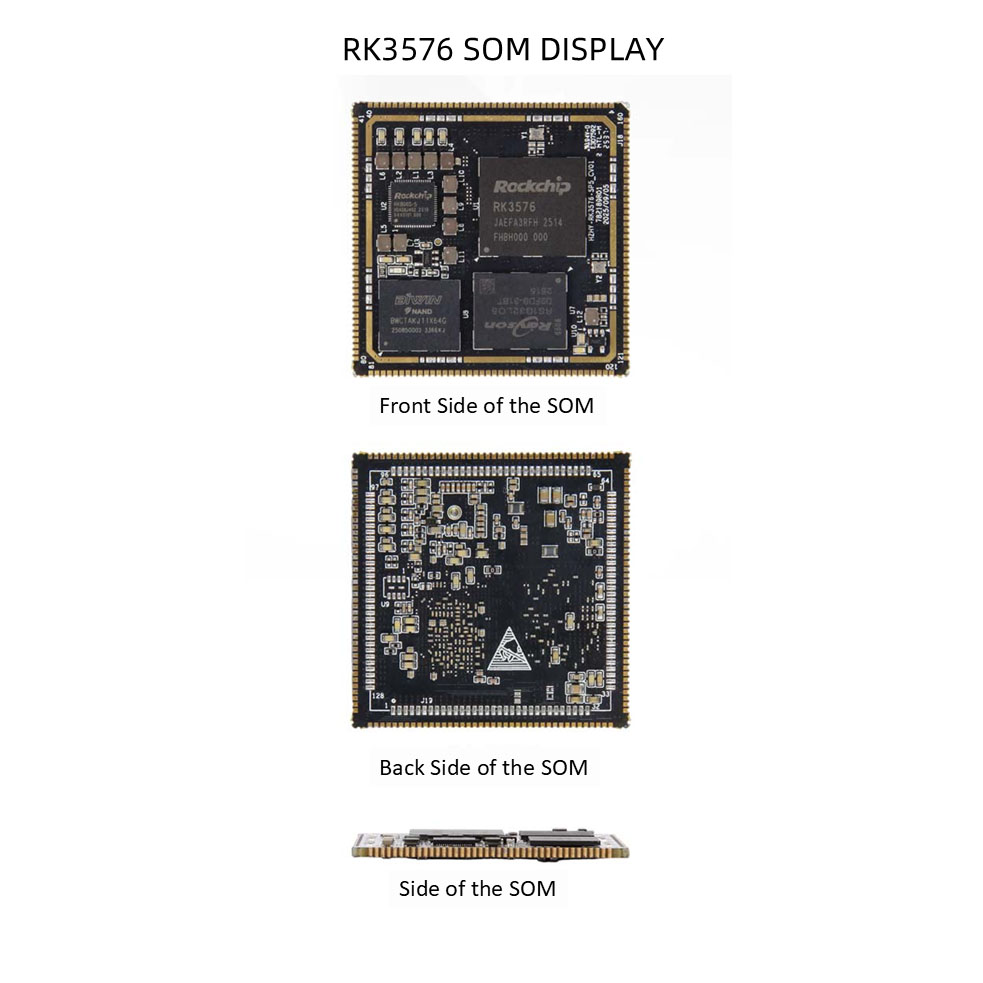

● ຂະໜາດ: 45mm x 45mm

● ອິນເຕີເຟດ: ຮູສະແຕມ, 288 pins

● ອຸນຫະພູມ: -40°C~+85°C / 0°C~+70°C

● ແຮງດັນໄຟຟ້າ: 5V

● ລະບົບປະຕິບັດການ: Linux, Ubuntu

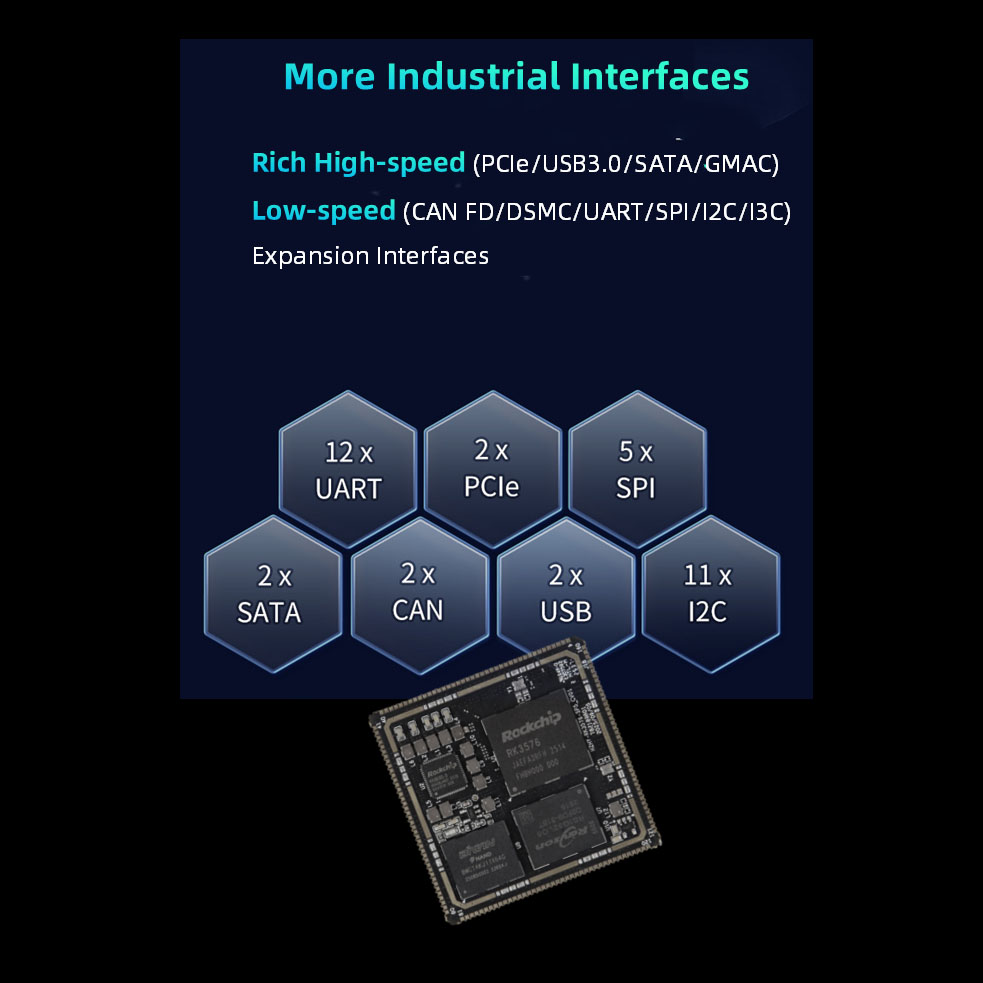

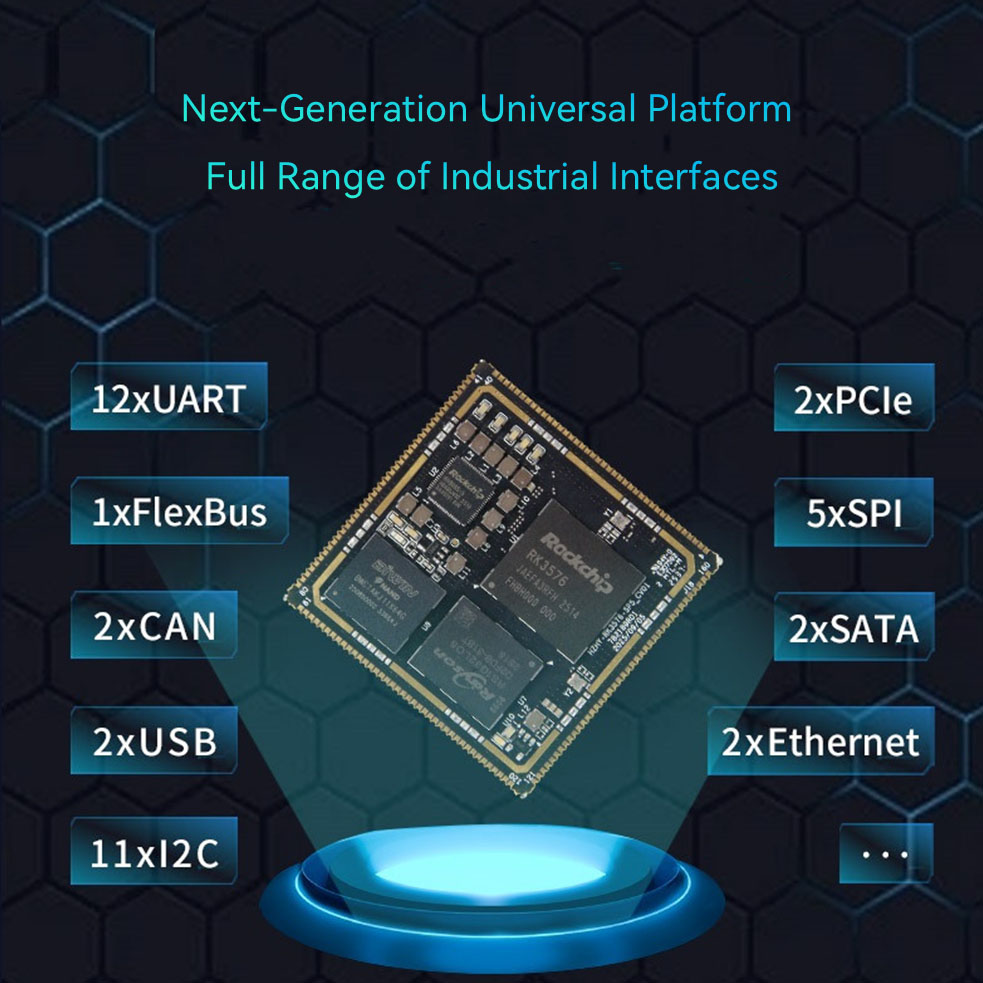

RK3576 SOM ພາລາມິເຕີການທໍາງານ

● SDMMC (≤2ຊ່ອງ): ຮອງຮັບ SDI03.0 protocol ແລະ MMCV4.51 protocol. ຄວາມກວ້າງຂອງລົດເມຂໍ້ມູນ 4 ສາຍ; ຮອງຮັບໂໝດ SDR104, ຄວາມໄວສູງສຸດ 200MHz. ຫມາຍເຫດ: ພຽງແຕ່ SDMMC0 ສະຫນັບສະຫນູນລະບົບ Boot, ແລະຖືກຕັ້ງຄ່າໃນການທໍາງານຂອງ SD ບັດ;

ຮອງຮັບການອັບເກຣດເຟີມແວຜ່ານ SD card ເມື່ອ EMMC/UFS ຫວ່າງເປົ່າ, ແລະຍັງຮອງຮັບການອັບເກຣດເຟີມແວຂອງ EMMC/UFS ຜ່ານ SD card ຫຼັງຈາກເປີດ EMMC/UFS; SDMMC0 ກຳນົດຄ່າ VCCIO_SD_S0 ເປັນ 1.8V ຫຼື 3.3V ຜົນຜະລິດຕາມອຸປະກອນຕໍ່ພວງ ແລະ ຮູບແບບການໃຊ້ງານຕົວຈິງ; SDMMC1 ແມ່ນ 3.3V; ບາງຊັບພະຍາກອນ pin ແມ່ນ multiplexed.

● SARADC (≤7ຊ່ອງ): ຄວາມລະອຽດຂອງ SARADC ແມ່ນ 12-ບິດ, ຄວາມໄວ 1MS/s, ຊ່ວງແຮງດັນຂາເຂົ້າແມ່ນ 0~1.8V; ໝາຍເຫດ: SARADC_VINO_BOOT ອຸທິດຕົນເພື່ອຕັ້ງລຳດັບການບູດ SYSTEMBOOT ແລະບໍ່ສາມາດໃຊ້ໄດ້ກັບຟັງຊັນອື່ນໆ; SARADC_VIN1 ຖືກຕັ້ງໄວ້ໃນຕອນຕົ້ນເປັນພອດການເກັບຕົວຢ່າງຄ່າຫຼັກ, ແລະຖືກຄູນເປັນປຸ່ມຮູບແບບການຟື້ນຕົວ (ບໍ່ສາມາດແກ້ໄຂໄດ້);

SARADC_VIN2 ແມ່ນ ID ຮາດແວຂອງກະດານ, ບໍ່ໄດ້ນໍາເອົາອອກ; SARADC_VIN3 ແມ່ນ multiplexed ສໍາລັບການກວດສອບສຽງ;

SARADC_VIN4~7 ສາມາດໃຊ້ໄດ້ໂດຍກົງ.

● USB (≤2 ຊ່ອງ): ໝາຍເຫດ: USB2_OTG0 ເປັນພອດການເຜົາໄຫມ້ເຟີມແວເລີ່ມຕົ້ນສໍາລັບ RK3576, ກະລຸນາໃຫ້ແນ່ໃຈວ່າໄດ້ສະຫງວນສ່ວນຕິດຕໍ່ນີ້ຢູ່ໃນແອັບພລິເຄຊັນ; USB3 ແລະ USB2.0 OTG ສາມາດເຮັດວຽກເປັນອຸປະກອນ ຫຼື HOST ພ້ອມກັນເທົ່ານັ້ນ; ສັນຍານ SS (5Gbps) ຂອງ USB3 OTG0 ແມ່ນ multiplexed ກັບ DP1.4; ສັນຍານ SS (5Gbps) ຂອງ USB3 OTG1 ແມ່ນ multiplexed ກັບ PCIE1 ຫຼື SATA1, ແລະຟັງຊັນ USB ບໍ່ສາມາດໃຊ້ໄດ້ເມື່ອຕັ້ງເປັນຟັງຊັນ PCIE ຫຼື SATA;

● SATA (≤2ຊ່ອງ): ຮອງຮັບຟັງຊັນ SATA PM, ແຕ່ລະພອດສາມາດຮອງຮັບ 5 ອຸປະກອນ; ຮອງຮັບ SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s; ຮອງຮັບ eSATA.

ຫມາຍເຫດ: ຕົວຄວບຄຸມ SATA0 ແລະ PCIe0 ແມ່ນ multiplexed; SATA1 ແລະ PCIe1 ຫຼື USB3_OTG1 controllers ແມ່ນ multiplexed;

● PCIe (≤2 ຊ່ອງ): 2 ຕົວຄວບຄຸມ PCIe 2.1, ທັງສອງພຽງແຕ່ສະຫນັບສະຫນູນໂຫມດ RC;

ຫມາຍເຫດ: ຕົວຄວບຄຸມ PCIe0 ແລະ SATA0 ແມ່ນ multiplexed; PCIe1 ແລະ SATA1 ຫຼື USB3_OTG1 controllers ແມ່ນ multiplexed;

● MIPI DPHY CSI RX (≤2ຊ່ອງ): 2 ຊ່ອງສຽບ MIPI DPHY CSI RX, ຮອງຮັບ 2/4-lane MIPI-CSI mode;

ໝາຍເຫດ: ການແບ່ງອອກເປັນ 2-lane + 2-lane mode ຍັງບໍ່ຮອງຮັບເທື່ອ; ສາມາດເຊື່ອມຕໍ່ໄດ້ສູງສຸດ 2 ກ້ອງ;

● MIPI DCPHY CSI RX (≤1ຊ່ອງ): 1 MIPI DCPHY CSI RX ພອດ, ຮອງຮັບ 1/2/4-lane MIPI-DPHY mode ຫຼື 0/1/2 Trio MIPI-CPHY mode;

● ໝາຍເຫດ: ການແຍກເປັນ 2 ເລນ + ໂໝດ 2 ເລນແມ່ນບໍ່ຮອງຮັບ; TX ແລະ RX ຂອງ MIPI DCPHY Combo PHY ສາມາດຕັ້ງຄ່າໄດ້ພ້ອມກັນເປັນໂໝດ DPHY TX ແລະ DPHY RX, ຫຼືພ້ອມກັນເປັນໂໝດ CPHY TX ແລະ CPHY RX. CIF (≤1 ຊ່ອງ): 1 ຊ່ອງສູງສຸດ 16-bit ການໂຕ້ຕອບ DVP, ສະຫນັບສະຫນູນ 8/10/12/16-bit;

ຫມາຍເຫດ: ການໂຕ້ຕອບ 3.3V, ບາງຊັບພະຍາກອນ pin ແມ່ນແບ່ງປັນ;

● HDMI TX (≤1 ຊ່ອງ): ຮອງຮັບສູງສຸດ HDMI 2.1, ສະຫນັບສະຫນູນສູງສຸດສໍາລັບ 4K@120Hz, ສະຫນັບສະຫນູນໂຫມດ HDMI FRL ແລະກັບຄືນໄປບ່ອນທີ່ເຫມາະສົມກັບໂຫມດ HDMI TMDS;

ຫມາຍເຫດ: ແບ່ງປັນກັບຕົວຄວບຄຸມ eDP;

● eDP (≤1 channel): ຮອງຮັບສູງສຸດ eDP 3.1, ຮອງຮັບສູງສຸດ 4K@60Hz, ຮອງຮັບ 1/2/4 Lane modes, ບໍ່ຮອງຮັບ Swap; ຫມາຍເຫດ: ແບ່ງປັນກັບຕົວຄວບຄຸມ eDP;

● MIPI DCPHYCSI TX (≤1ຊ່ອງ): 1 MIPI DCPHYCSI RX ພອດ, ຮອງຮັບ 1/2/3/4 Lanes MIPI-DPHY mode ຫຼື 0/1/2 Trio MIPI-CPHY mode;

● ໝາຍເຫດ: ບໍ່ຮອງຮັບການແບ່ງອອກເປັນໂໝດ 2Lane+2Lane; MIPI DCPHY Combo PHY's TX ແລະ RX ສາມາດຕັ້ງຄ່າໄດ້ພ້ອມກັນເປັນໂໝດ DPHY TX, DPHY RX, ຫຼືພ້ອມກັນເປັນໂໝດ CPHY TX, CPHY RX.

● DP (≤1 channel): ຮອງຮັບສູງສຸດ eDP 3.1, ຮອງຮັບສູງສຸດ 4K@120Hz, ຮອງຮັບ 1/2/4 Lane modes, ຮອງຮັບ Swap;

ໝາຍເຫດ: ແບ່ງປັນກັບສັນຍານ SS ຂອງ USB3 OTG0;

● LCD (≤1 ຊ່ອງ): ຮອງຮັບໂໝດ RGB 24-bit, ຄວາມລະອຽດສູງສຸດ 1920x1080@60Hz; ຮອງຮັບໂໝດ BT1120 16-bit, ຄວາມລະອຽດສູງສຸດ 1920x1080@60Hz; ຮອງຮັບໂໝດ BT656 8-bit, ຄວາມລະອຽດສູງສຸດ 720x576@60Hz; ໝາຍເຫດ: ຊັບພະຍາກອນ PIN ບາງຢ່າງຖືກແບ່ງປັນ.

● EBC (≤1 ຊ່ອງ): ຮອງຮັບຜົນຜະລິດ 8-bit/16-bit, ສູງສຸດ 32 ລະດັບຂອງ grayscale, ຄວາມລະອຽດສູງສຸດ 2560x1920@85Hz;

ໝາຍເຫດ: ຊັບພະຍາກອນ PIN ບາງຢ່າງຖືກແບ່ງປັນ.

● ສຽງ (≤9 ຊ່ອງ): 5 ກຸ່ມຂອງ SAI, ຮອງຮັບ master-slave mode, ຄວາມກວ້າງ 8 ຫາ 32-bit, ແລະອັດຕາການເກັບຕົວຢ່າງສູງເຖິງ 48kHz; 2 ກຸ່ມຂອງ PDM, ຮູບແບບຕົ້ນສະບັບ, ສະຫນັບສະຫນູນຄວາມສາມາດໃນການປ້ອນຂໍ້ມູນ 8 ຊ່ອງ, ຄວາມກວ້າງ 16 ຫາ 32 ບິດ, ແລະອັດຕາການເກັບຕົວຢ່າງສູງເຖິງ 192kHz; 2 ກຸ່ມຂອງ SPDIFTX; 1 ກຸ່ມຂອງ DSM PWMAudio;

ໝາຍເຫດ: ສີ່ໂມດູນ ASRC (Asynchronous Sample Rate Converter) ໄດ້ຖືກສະໜອງໃຫ້ສໍາລັບການປ່ຽນອັດຕາຕົວຢ່າງຂໍ້ມູນສຽງ; ການໂຕ້ຕອບ 1.8V/3.3V, ບາງຊັບພະຍາກອນ PIN ແມ່ນແບ່ງປັນ;

● ອີເທີເນັດ (≤2 ຊ່ອງ): ຮອງຮັບ 2 ການໂຕ້ຕອບ RGMII ທີ່ມີອັດຕາການສົ່ງຂໍ້ມູນ 10/100/1000Mbps.

ໝາຍເຫດ: ອິນເຕີເຟດ 3.3V RGMII/RMII, ບາງຊັບພະຍາກອນ PIN ແມ່ນຖືກແບ່ງປັນ.

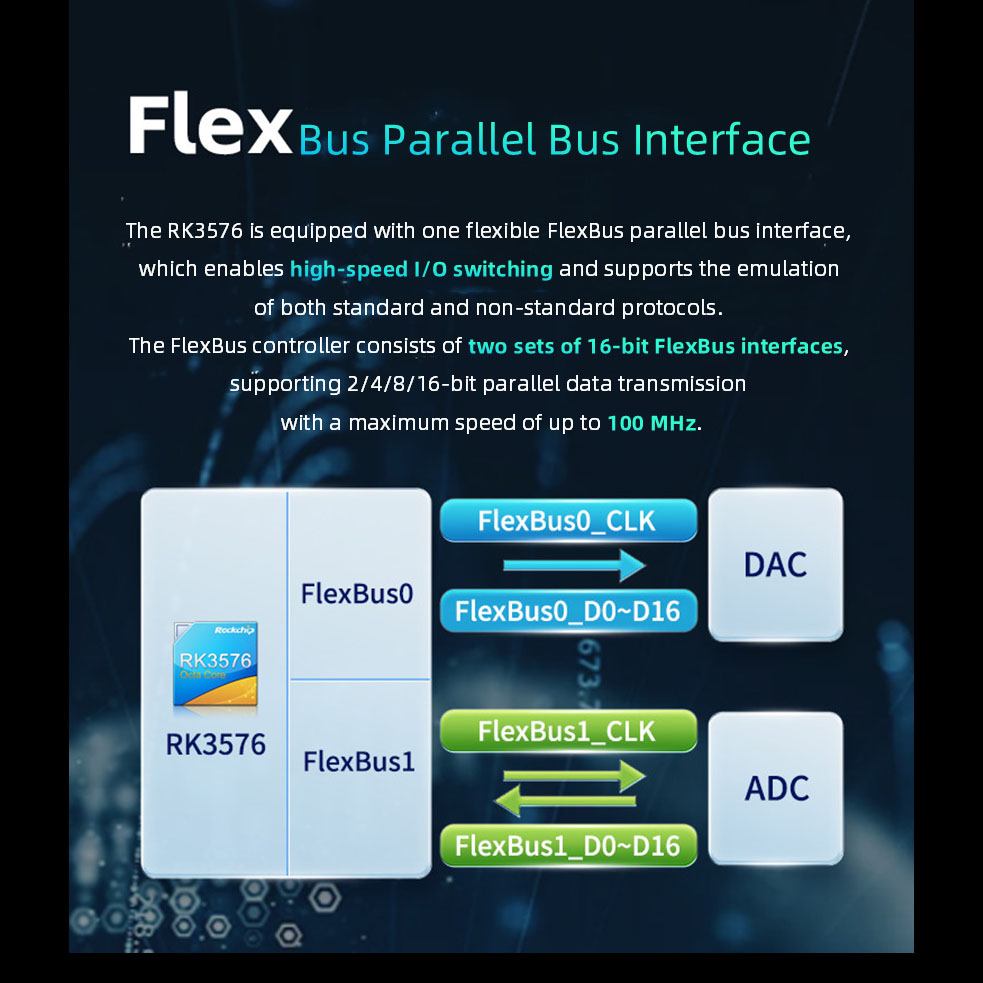

● FlexBus (≤1 ຊ່ອງ): ຮອງຮັບການໂຕ້ຕອບລົດເມຂະຫນານທີ່ມີຄວາມຍືດຫຍຸ່ນຫນຶ່ງ - ການໂຕ້ຕອບ FlexBus, ເຊິ່ງສາມາດບັນລຸການສະຫຼັບ I/O ຄວາມໄວສູງ, ແລະສາມາດຈໍາລອງບາງໂປໂຕຄອນມາດຕະຖານຫຼືໂປໂຕຄອນທີ່ບໍ່ປົກກະຕິ. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປແມ່ນການປະສົມປະສານຂອງ ADC ຄວາມໄວສູງ 16-bit ແລະ 16-bit DAC.

ຫມາຍເຫດ: ການໂຕ້ຕອບ 3.3V, ບາງຊັບພະຍາກອນ pin ແມ່ນແບ່ງປັນ.

● DSMC (≤1 ຊ່ອງ): Double Data Rate Serial Interface. ສ່ວນໃຫຍ່ແມ່ນໃຊ້ໃນການສື່ສານອຸປະກອນ PSRAM ຫຼືການສື່ສານຕໍ່ຂ້າງຂອງ LocalBus (ເຊັ່ນ: FPGA). ຫມາຍເຫດ: ການໂຕ້ຕອບ 3.3V, ບາງຊັບພະຍາກອນ pin ແມ່ນແບ່ງປັນ.

● UART (≤12 ຊ່ອງ): ອັດຕາ baud ທີ່ຮອງຮັບສູງສຸດແມ່ນ 8Mbps.

ຫມາຍເຫດ: ການໂຕ້ຕອບ 1.8V/3.3V, ບາງຊັບພະຍາກອນ pin ແມ່ນແບ່ງປັນ.

● I³C (≤2 ຊ່ອງ): ຮອງຮັບ 7-bit ແລະ 10-bit ຮູບແບບທີ່ຢູ່, ມີຄວາມໄວສູງສຸດເຖິງ 12.5 Mbit/s, ເຫມາະສົມກັບລົດເມ I²C, ມີຄວາມໄວສູງສຸດເຖິງ 400 Kbit/s. ຫມາຍເຫດ: ການໂຕ້ຕອບ 1.8V/3.3V, ບາງຊັບພະຍາກອນ pin ແມ່ນແບ່ງປັນ.

● I²C (≤11 ຊ່ອງ): ຮອງຮັບ 7-bit ແລະ 10-bit ຮູບແບບທີ່ຢູ່, ດ້ວຍຄວາມໄວສູງສຸດເຖິງ 400 Kbit/s.

ຫມາຍເຫດ: ການໂຕ້ຕອບ 1.8V/3.3V, ບາງຊັບພະຍາກອນ pin ແມ່ນແບ່ງປັນ. SPI (≤5 ຊ່ອງ): ຮູບແບບແມ່ແບບ/ທາດທີ່ກຳນົດຄ່າໄດ້. ຫມາຍເຫດ: ການໂຕ້ຕອບ 1.8V/3.3V, ບາງຊັບພະຍາກອນ pin ແມ່ນແບ່ງປັນ.

● CAN (≤2 ຊ່ອງ): ຮອງຮັບ CAN-FD; ຮອງຮັບ 1Mbps.

ຫມາຍເຫດ: ການໂຕ້ຕອບ 1.8V/3.3V, ບາງຊັບພະຍາກອນ pin ແມ່ນແບ່ງປັນ.

● PWM (≤3 ຊ່ອງ): 3 ຕົວຄວບຄຸມ PWM ເອກະລາດ, ຮອງຮັບໄດ້ເຖິງ 16 ຊ່ອງ PWM, ຈັບເວລາ 32-ບິດ.

ຫມາຍເຫດ: ການໂຕ້ຕອບ 1.8V/3.3V, ບາງຊັບພະຍາກອນ pin ແມ່ນແບ່ງປັນ.

ຫມາຍເຫດ: ບາງຊັບພະຍາກອນ PIN ແມ່ນ multiplexed. ກະລຸນາເບິ່ງຕາຕະລາງການປຽບທຽບການທໍາງານຂອງ Pin ສໍາລັບລາຍລະອຽດ.

ຕິດຕໍ່ພວກເຮົາສໍາລັບຕົວຢ່າງແລະຂໍ້ມູນເພີ່ມເຕີມ!
