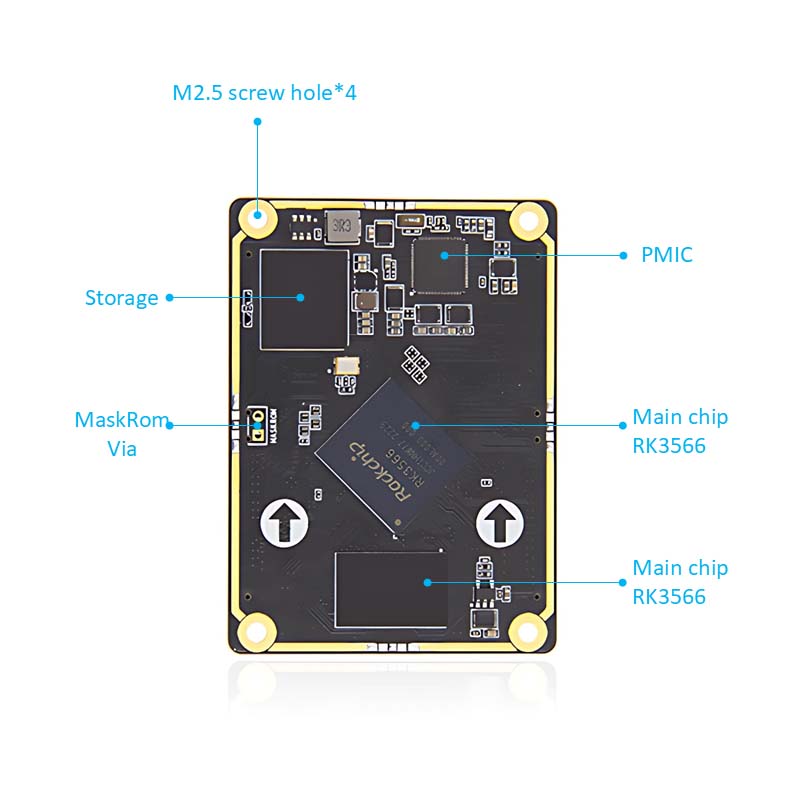

rockchip rk3566 BTB Core Board Board

1. Rotschip rk3566 BTB Core Core ສາມາດໃຊ້ໄດ້ເປັນຄອມພິວເຕີ້ຄອມພິວເຕີ້ທີ່ມີປະສິດຕິພາບສູງ, ຄວບຄຸມ, ການເກັບມ້ຽນເຄືອຂ່າຍ, ຄອມພິວເຕີ້ຕັ້ງແຕ່ລະດັບແລະສະຖານະການດ້ານ.

2. ການໃຊ້ ROTCHIP RK3566 ໃນຂະນະທີ່ຊິບຂະຫນາດ 22NM, ປະກອບເຂົ້າໃນການຖອດລະຫັດຂະບວນການຂະຫນາດ 44, ຄໍາຮ້ອງສະຫມັກຄວາມສະຫຼາດຂອງນ້ໍາຫນັກເບົາ.

3. ໃຫ້ຄວາມຈໍາແລະການເກັບຮັກສາຄວາມຫຼາກຫຼາຍຂອງ, ການຕັ້ງຄ່າຮາດແວທີ່ມີຄວາມສົມດຸນ, ແລະລະດັບການສະຫມັກແມ່ນກວ້າງ.

4. ພະລັງງານຄອມພິວເຕີ້ NPU ທີ່ມີເອກະລາດສາມາດບັນລຸ 1TOPS, ເຊິ່ງສາມາດໃຊ້ສໍາລັບໂປແກຼມ Ini Iniificial Iniificial.

5. ການເຊື່ອມໂຍງເຂົ້າກັນສູງ, ມີການໂຕ້ຕອບການຂະຫຍາຍຕົວຢ່າງຫລວງຫລາຍ, HDMI, EDB3.0, usb2.0, usb2.0, usb3.0, usb2.0, usb2.0, usb2.0,

6. ສະຫນັບສະຫນູນຢ່າງເປັນທາງການຢ່າງເປັນທາງການ 11,rimaD, ຮູບພາບຂອງລະບົບລະບົບ Ubuntu, ແລະສາມາດນໍາໃຊ້ກັບສະພາບແວດລ້ອມທີ່ແຕກຕ່າງກັນ.

7. ສະຖານທີ່ເປີດເຜີຍແລ້ວ, ໃຫ້ບໍລິການ tutorials ຢ່າງເປັນທາງການ, ຊຸດຄູ່ມືການພັດທະນາຕົວຂັບໃນ SDK, ການອອກແບບ, ທ່ານສາມາດເລີ່ມຕົ້ນໄດ້ຢ່າງງ່າຍດາຍໂດຍບໍ່ມີຈຸດບອດ.

ຄຸນນະສົມບັດຜະລິດຕະພັນ

1. SDK ຟຣີ

2. ກະດານໄປຍັງໂຄງສ້າງທີ່ຢູ່ໃນຄະນະກໍາມະການ. RK3566 RK35668 ສອງກະດານຫຼັກແມ່ນເຂົ້າກັນໄດ້

3. ສະຫນັບສະຫນູນການໂຕ້ຕອບຫນ້າຈໍທີ່ຫຼາກຫຼາຍ, ສະຫນັບສະຫນູນຜົນຜະລິດກອບໄດ້ 4K60. ສະຫນັບສະຫນູນ HDMI, MIPI DSI, EDP, LvDs

4. ການກໍ່ສ້າງໃນ NPU ທີ່ເປັນເອກະລາດ, ພະລັງງານຄອມພິວເຕີ້ສາມາດບັນລຸ 1TOPS

5. ການຕັ້ງຄ່າຫຼາຍ: 1/2/4 / 4GB LPDDR4; 8/32/64 / 128GB EMMC

6. ການຖອດລະຫັດ 4K; ພອດ Gigabit Ethernet; USB3.0

7. ໃຫ້ການສະຫນັບສະຫນູນດ້ານວິຊາການ

ຕົວກໍານົດການຜະລິດຕະພັນ

ຕົວກໍານົດການກະດານຫຼັກ

ຕົວເຊື່ອມຕໍ່: 260pins DDR4 ເຊື່ອມຕໍ່, Model: ASOA826-H2SB-7H

Main chip: RK3566 (quad-core Cortex-A55, 1.8GHz, Mali-G52)

io: ນິ້ວມືຄໍາ 260 ໃບ, ຂະຫນາດ 0.5 ມມ, ນໍາພາ i0 ທັງຫມົດ

ຄວາມຊົງຈໍາ: 1/2 / 4 / 8GB, LPDDR4 / 4X, 1056mhz

ການເກັບຮັກສາ: 8/32/64/124 / 128GB, EMMC

ຕົວກໍານົດການ baseboard

ຕົວເຊື່ອມຕໍ່: 260pins DDR4 ເຊື່ອມຕໍ່, Model: ASOA826-H2SB-7H

ອິນເຕີເຟດພະລັງງານ: 12V @ 1a (1A ແລະຂ້າງເທິງ) DC Input, DC Interface

Ethernet: 10/1 / 100000m port etheret ທີ່ສາມາດປັບຕົວໄດ້

HDMI: ອິນເຕີເຟດຫນ້າຈໍ HDMI2.0 * 1, ຄວາມລະອຽດສູງສຸດ 4096 * 2160 @ 60 ລິດ @

LVDS: ອິນເຕີເຟດຫນ້າຈໍ LVDS * 1, ຊ່ອງທາງດຽວ 8BIT

MIPI-DSI: MIPI MIPI DSFACE MAGORD * 1; ຄວາມລະອຽດສູງສຸດ MIPI ແບບ MIPI ດຽວປີ 1920 * 1080 @ 60hz

MIPI-CSI: MIPI CAMERFACE CAMEA * 2, IMX415 / OV8858 ທີ່ສຽບ / OV8858

EDP: EDP1.3 ການໂຕ້ຕອບຫນ້າຈໍ * 1, ການໂຕ້ຕອບສໍາພັດ EDP * 1

USB2.0: ປະເພດ -TRAME * 3 (ເຈົ້າພາບ); ການໂຕ້ຕອບປະເພດ -T C Type-C * 1 (OTG), ສໍາລັບການໂຕ້ຕອບການເຜົາໄຫມ້ firmware

USB3.0: ປະເພດ -TRAME * 1 (ເຈົ້າພາບ)

ໂມດູນ WiFi + Bluetooth: Onboard WiFi Bluetooth, Model: RTL8821CU

ການໂຕ້ຕອບ pcc: ການໂຕ້ຕອບ mini pcle, ສາມາດໃຊ້ກັບບັດ Network ເຕັມລະດັບຄວາມສູງຫຼືເຄິ່ງຫນຶ່ງຂອງລະດັບຄວາມສູງ, ໂມດູນ 4G ຫຼື modile mini-pcle ອື່ນໆ

ຜູ້ຖືບັດຊິມ: ຫນ້າທີ່ຂອງຊິມກາດຕ້ອງໃຊ້ກັບໂມດູນ 4G

1²C: 1²C * 2

Port serial: debug port serial * 1 (UART2) ຄ່າເລີ່ມຕົ້ນໃນຕອນຕົ້ນຂອງຄ່າເລີ່ມຕົ້ນ 1500000-8-n-1; ພອດ serial lvttl * 2 (UART7 & UART9); RS232 * 2 (UARAR3 & UARAR4); RS485 * 2 (UART1 & UARAR6)

ຜູ້ຖືບັດ TF: ສະຫນັບສະຫນູນບັດ Micro SD (TF) ເພື່ອເລີ່ມຕົ້ນລະບົບ, ເຖິງ 512GB

ສຽງ: ຜົນຜະລິດສຽງ, 3.5 ມມ Audio jack * 1 (ສີຂຽວ); ການປ້ອນຂໍ້ມູນສຽງ, ເຄື່ອງສຽງຂະຫນາດ 3.5 ມມ jack * 1 (ສີແດງ) ການໂຕ້ຕອບ micilphone * 1

ການໂຕ້ຕອບ Spk ລໍາໂພງ * 1, ສາມາດເຊື່ອມຕໍ່ 1W (ລໍາໂພງພະລັງງານ

ປຸ່ມ: ປຸ່ມພະລັງງານ; ປຸ່ມ Maskrom; ປຸ່ມ Recovery

ຜູ້ຮັບ Infrared: ສະຫນັບສະຫນູນການເຮັດວຽກຄວບຄຸມຫ່າງໄກສອກຫຼີກ

RTC: ເຕົ້າຮັບ RTC Pocket * 1

ການໂຕ້ຕອບພັດລົມ: ສະຫນັບສະຫນູນການຕິດຕັ້ງຂອງ Fan Fan Cooling
