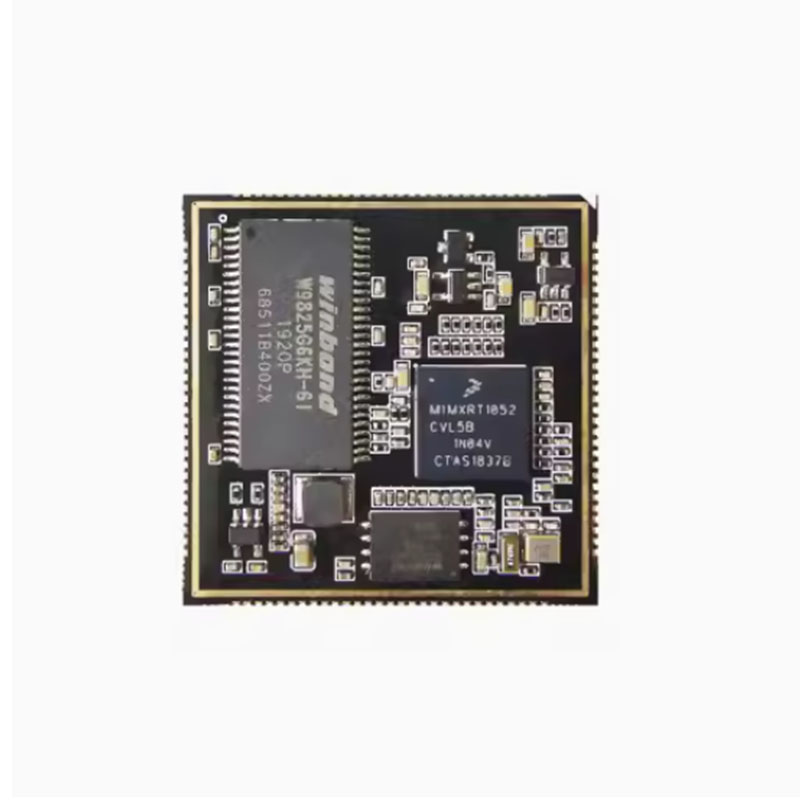

NXP I..MX RT1052 ກະດານຫຼັກ

●ບໍລິສັດ RT1052 S2 ນີ້ຖືກອອກແບບໂດຍອີງໃສ່ໂປເຊດເຊີ MimXRT1022CVLO5B.

●ສ່ວນປະກອບຂອງຄະນະທັງຫມົດແມ່ນເຮັດດ້ວຍວັດສະດຸອຸດສາຫະກໍາ.

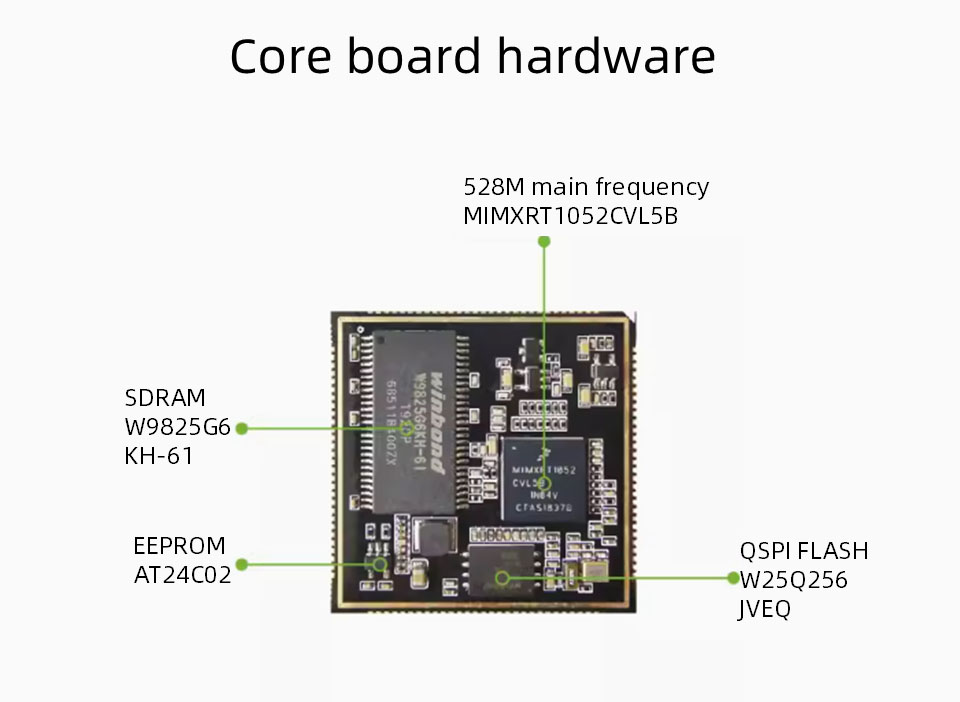

antal ຊັບພະຍາກອນຮາດແວຂອງຄະນະ Core ປະກອບມີ

● 32MB SDRAM, 32MB ຫລື Flash, ແລະ 256B EEPROM.

● PCB ຮັບຮອງເອົາການອອກແບບຄໍາທີ່ມີຂະຫນາດ 6 ຊັ້ນ, ມີຂະຫນາດໂດຍລວມຂອງ 38 * 38mm, ເຊິ່ງມີເນື້ອທີ່ທັງຫມົດ 116 ເຂັມ, ແລະລະດັບ PIN ຂອງ 1.0mm. ຍົກເວັ້ນລົດເມ SEMC, 10 ເຂັມທີ່ຍັງເຫຼືອຂອງຊິບແມ່ນຖືກນໍາອອກ.

ຕົວກໍານົດການໂຕ້ຕອບຂອງ Core Core Core

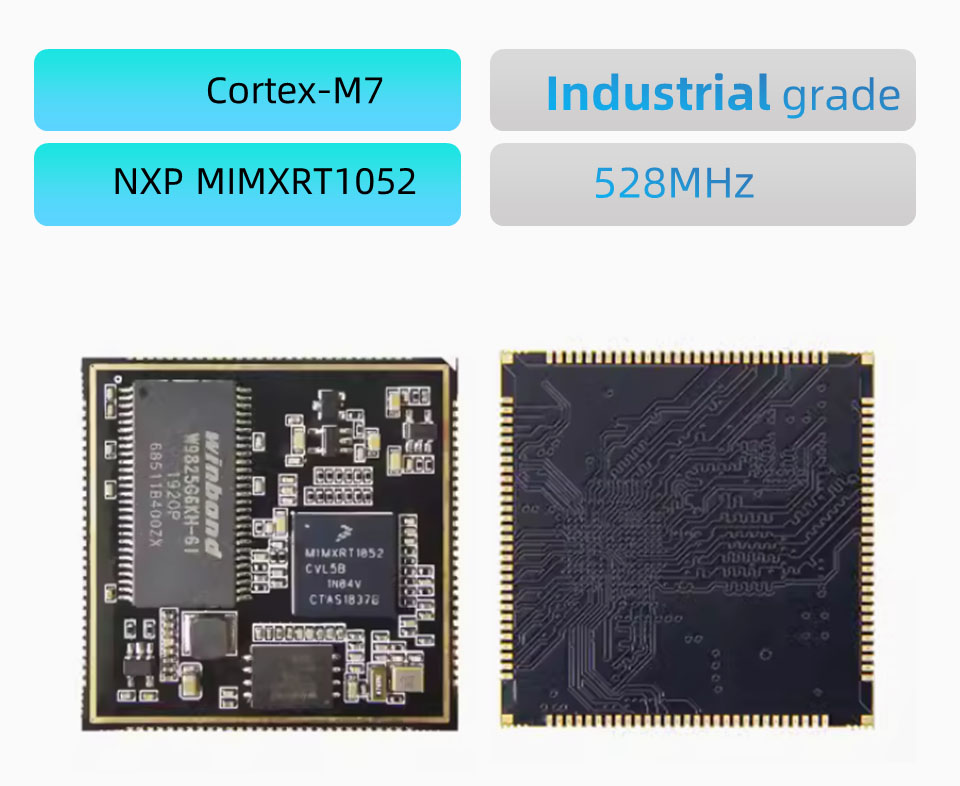

chip ຫລັກ: MimXRT1052CVLO5B, Cortex-M7 ຫຼັກ, ຄວາມຖີ່ຕົ້ນຕໍ 528MHz

SDRM: 2MB, TSSOP, TSSOP, WEXBOND WELTOBONT, Grentriity Pers

Flash: 32MB, ຊຸດ WSNI8, WEXBOND WELTON, Grood Industrial

EEPROM: AT24C02 256B

Ethernet phy: ບໍ່ມີ

ຂະຫນາດ PCB: 38 * 38mm

ການສະຫນອງພະລັງງານ: 3.3V

ຝາປິດ Shield: ບໍ່ມີຝາປິດ

GPIO: 116 pins, 1.0mm pin spacing, ຍົກເວັ້ນລົດເມ SEMC, ທັງຫມົດທີ່ I0 ທັງຫມົດຖືກນໍາອອກ

ອຸນຫະພູມປະຕິບັດການ: -40 ~ 85 ° C, ລະດັບອຸດສາຫະກໍາ

ການໂຕ້ຕອບສັນຍານ Core Core

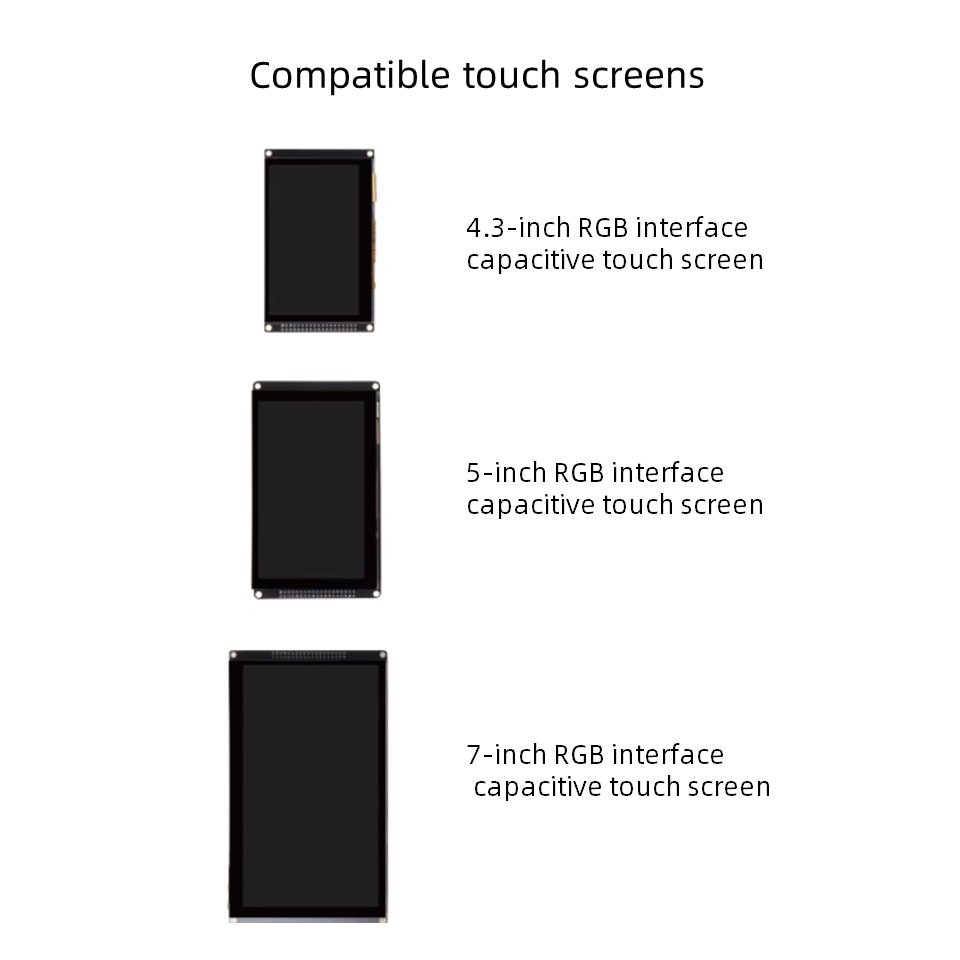

● LCD: 1 ຊ່ອງ

● USB: 2 ຊ່ອງທາງ, ມີຄວາມໄວສູງ phy

● SDIO: 2 ຊ່ອງ

●²C: 4

● Spi: 4

● UART: 8

● SAI: 3

● ADC: 2 (16 ຊ່ອງທາງແຕ່ລະອັນ), 12bit

● PWM: 4

● JTAG: 1 ຊ່ອງທາງ

● SPDIF: 2 ຊ່ອງທາງ

●ສາມາດ: 2

●ຫມາຍເຫດ: ຂໍ້ມູນຂ້າງເທິງນີ້ອາດຈະຖືກນໍາມາໃຊ້ຄືນໃຫມ່, ກະລຸນາເບິ່ງລາຍລະອຽດຂອງ PIN Core Board PIN ເປັນການອອກແບບເອກະສານອ້າງອີງ

ຫມາຍເຫດ: ກະດານສາມາດປັບແຕ່ງດ້ວຍຄໍາສັ່ງຂັ້ນຕ່ໍາ 500
